BIGDescrizioneDescrizione

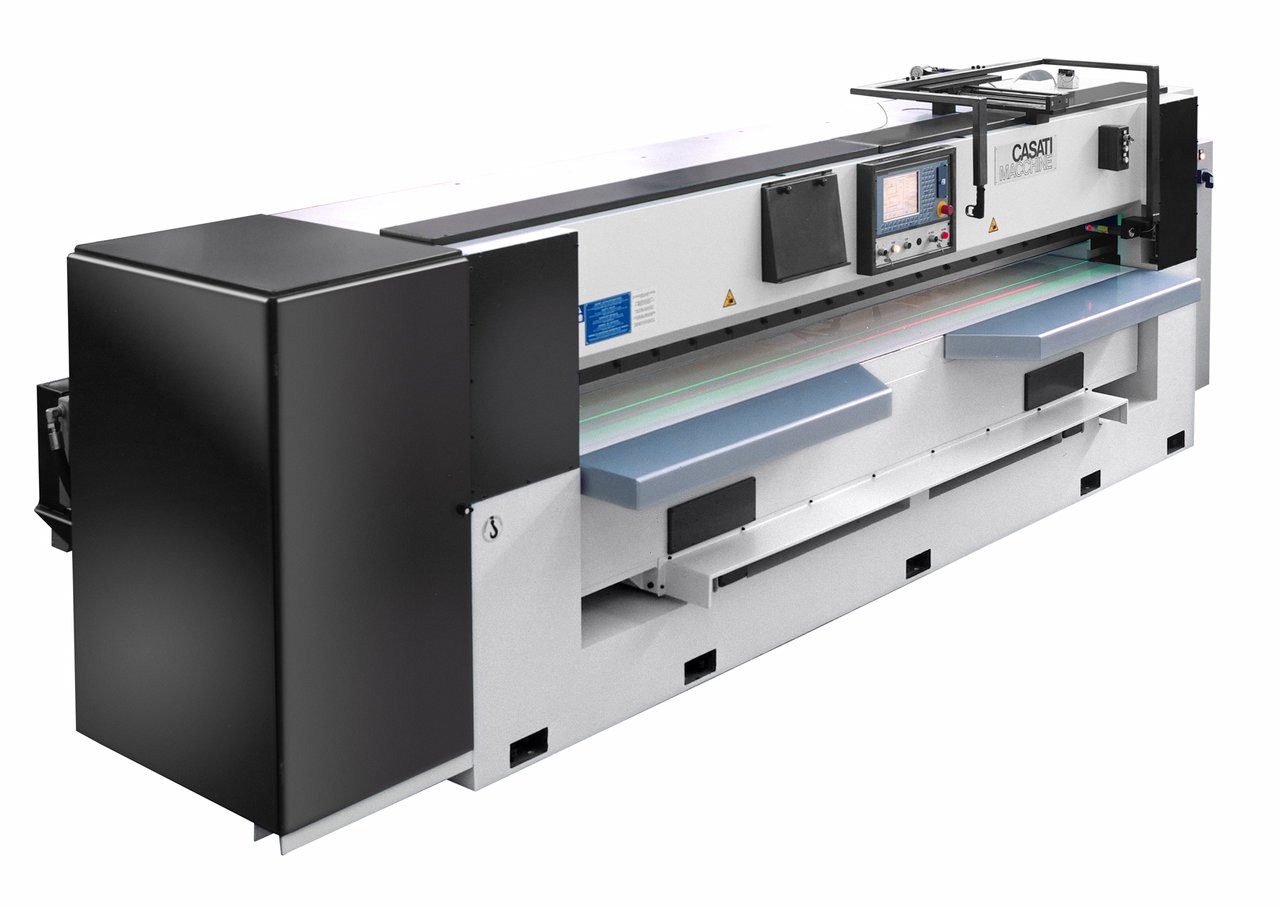

Le taglierine oleodinamiche modello BIG consentono con un’unica operazione il taglio parallelo di entrambi i lati del pacco di impiallacciatura. La rifilatura del pacco avviene grazie al movimento contemporaneo di un coltello superiore e di un coltello inferiore, il primo montato sulla struttura fissa il secondo sul lato posteriore della tavola mobile. Un ampio pressore blocca il pacco durante il taglio e costituisce piano di riscontro per la lama inferiore.
La macchina è dotata di una battuta longitudinale posteriore la cui distanza dal coltello inferiore, pari allo scarto, è comodamente registrabile mediante un pulsante sul pannello di comando.
CaratteristicheCaratteristiche
- Struttura massiccia e compatta che consente gli usi più gravosi
- Guide piane per movimenti precisi e senza usura per tavola, pressore e portalama
- Motore brushless e 2 viti a ricircolo di sfere per posizionamenti rapidi e precisi della tavola
- Programmatore elettronico a microprocessori con monitor touch screen che consente diversi sistemi operativi e la memorizzazione di numerosi programmi di lavoro.
- Tele assistenza e porta USB per aggiornamenti software-backup programma.
- Il programma del controllo elettronico comprende il software di ottimizzazione e il calcolo automatico del materiale tagliato.
- Regolatori oleodinamici di velocità e pressione su pressore e portalama
- Lubrificazione centralizzata automatica
- Esclusivi piani di lavoro a bassa usura e fissaggio rapido (tempo richiesto per un cambio completo 5 minuti)
- Sicurezza garantita da barriere di fotocellule a sicurezza intrinseca, dispositivi elettrici e oleodinamici di sicurezza, grate di protezione
VantaggiVantaggi
- Alta capacità produttiva grazie alla riduzione superiore al 50% del tempo di lavoro rispetto alle taglierine monolama
- Uso semplice e sicuro con qualità di risultato sempre garantita
- Perfetto parallelismo fra i due lati rifilati
- Perfetta rettilineità dei tagli con garanzia di successiva perfetta giunzione
- Coltelli di alta qualità per una maggiore durata dell’affilatura e migliore qualità del taglio
- Rapidità e facilità nel cambio dei piani di lavoro
- Controllo elettronico ricco di funzioni e predisposto per rapido inserimento di sistemi operativi personalizzati
- Autodiagnosi su tutti i componenti della macchina con segnalazioni sullo schermo del pannello di comando
- Silenziosità di funzionamento
AccessoriAccessori
– Battuta posteriore registrabile.
– Dispositivo con emettitore di raggio laser per la misura e l’ottimizzazione delle larghezze in modo da ridurre gli scarti.
Caratteristiche tecnicheCaratteristiche tecniche
| Caratteristiche tecniche Technical data | 2600 | 2800 | 3200 | 3600 | 4200 | |
|---|---|---|---|---|---|---|
| Lunghezza utile di taglio (come taglierina doppia) Useful cutting length (as double guillotine shear) | mm | 2600 | 2800 | 3200 | 3600 | 4200 |
| Lunghezza utile di taglio (come taglierina singola) Useful cutting length (as simple guillotine shear) | mm | 3150 | 3150 | 3550 | 3950 | 4350 |
| Apertura pressore Pressor stroke | mm | 100 | 100 | 100 | 100 | 100 |
| Larghezza pressore Pressor width | mm | 550 | 550 | 550 | 550 | 550 |
| Minima larghezza tagliabile Min. width to be cut | mm | 18 | 18 | 18 | 18 | 18 |
| Massima larghezza tagliabile Max. width to be cut | mm | 530 | 530 | 530 | 530 | 530 |
| Campo di regolazione sfrido Scrap adjustment field | mm | 0÷50 | 0÷50 | 0÷50 | 0÷50 | 0÷50 |
| Potenza totale installata Total power installed | kW (hp) | 13,9 (18,6) | 13,9 (18,6) | 13,9 (18,6) | 13,9 (18,6) | 17,5 (23,5) |
| Consumo di aria per ciclo Air consumption per cycle | NL | 2 | 2 | 2 | 2 | 2 |
| Pressione d’esercizio Operating pressure | bar | 6÷7 | 6÷7 | 6÷7 | 6÷7 | 6÷7 |
| Rumorosità Noise measurement | dB | 75,5 | 75,5 | 75,5 | 76,5 | 76,5 |
| Peso Weight | kg | 9000 | 10000 | 12500 | 14000 | 16000 |
| Dati e caratteristiche non sono impegnativi e possono essere soggetti a modifiche per migliorie. Data and features are not binding and may be modified and improved. |
||||||
