Taglierina CIM taglio meccanico

6 Luglio 2021by netorange

CIM31DescrizioneDescrizione

Macchine che possiedono, grazie ad originali soluzioni costruttive, caratteristiche d’impiego vantaggiose per aziende che dispongono di un piccolo reparto per l’impiallacciatura. La struttura è in acciaio elettrosaldato con sezione del bancale idonea a garantire alta rigidità. Il portalama scende fra tre coppie di guide in materiale autolubrificante.
Il pressore è dotato di barra di torsione.

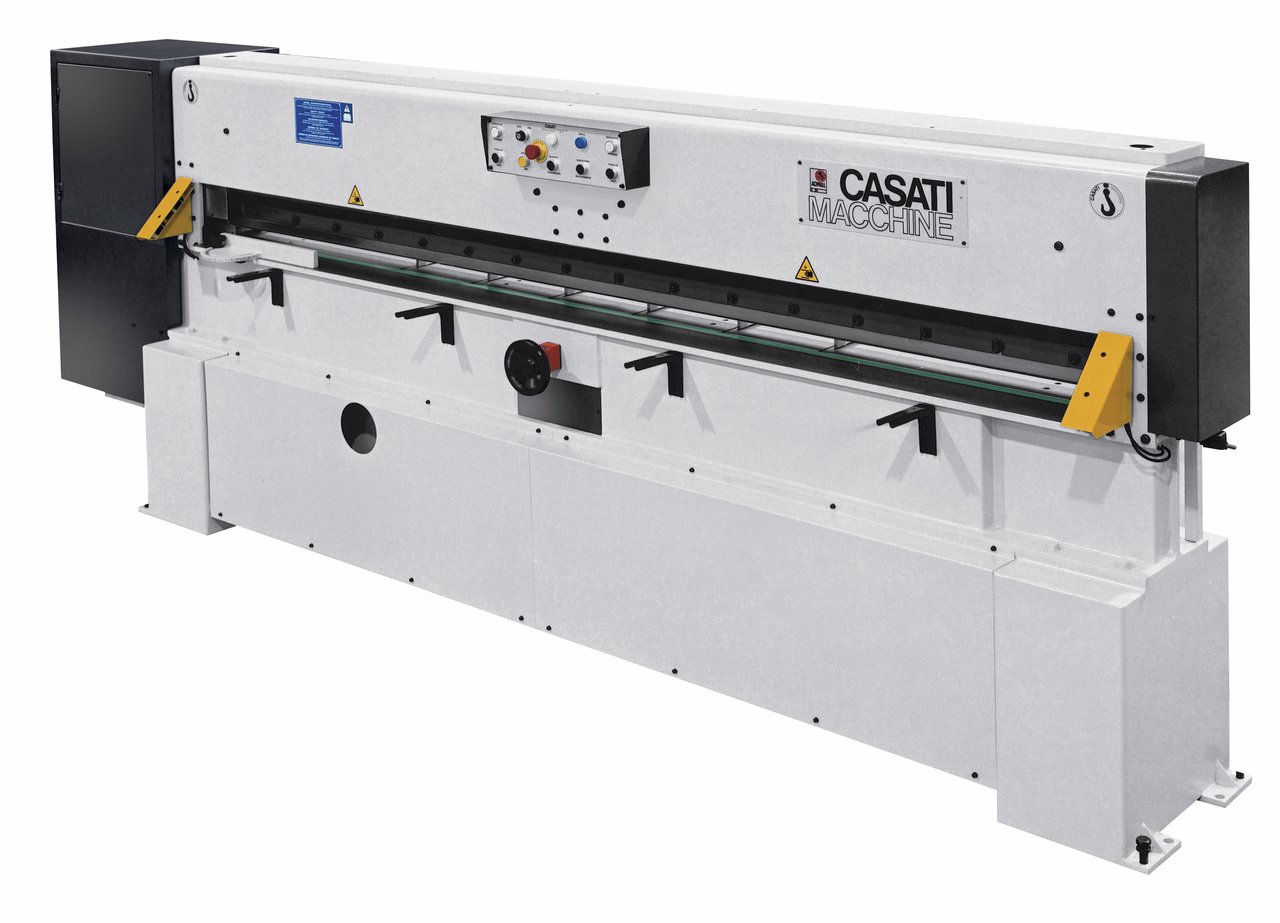

taglierina cim taglio meccanico

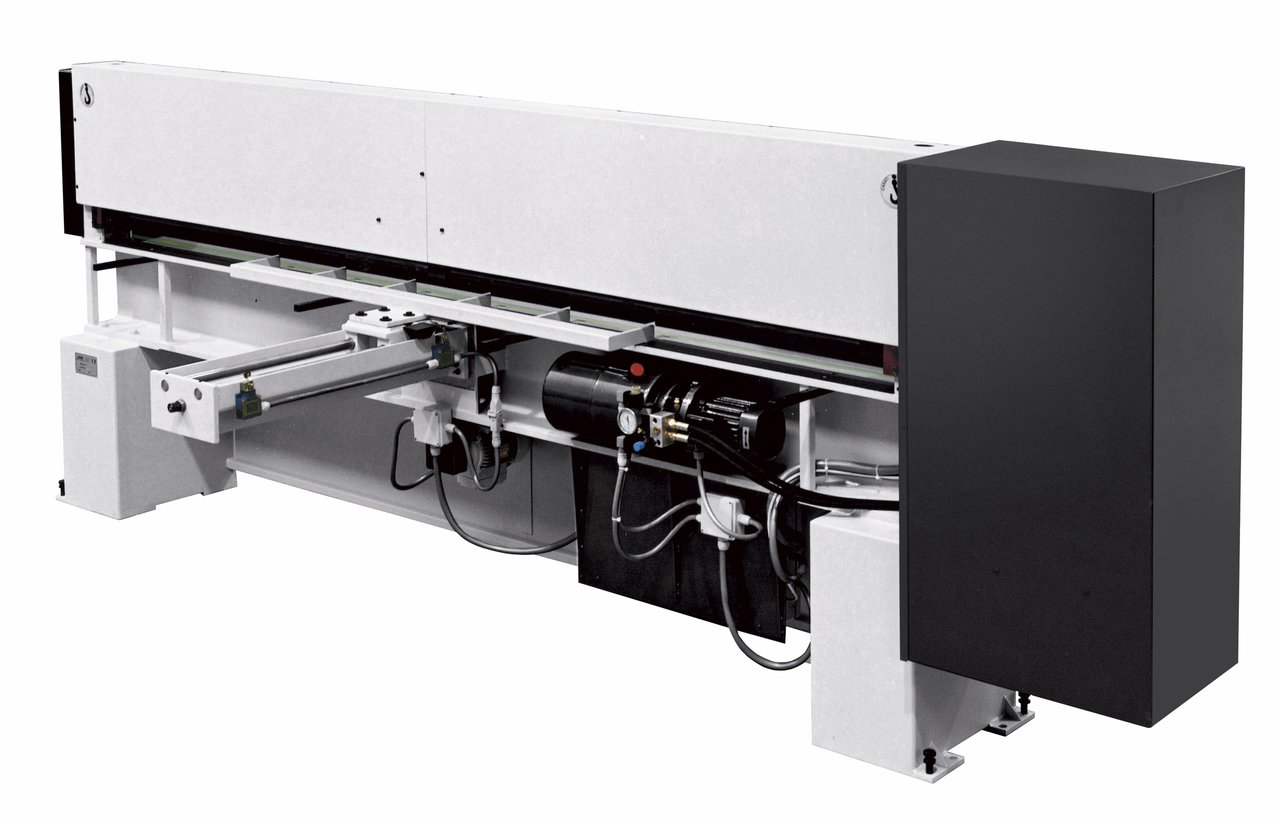

taglierina cim taglio meccanico
taglierina cim taglio meccanico

CaratteristicheCaratteristiche

https://www.casatimacchine.com/wp-content/uploads/2020/11/img-machine-melting.jpg

Le taglierine modello CIM hanno:

il movimento del pressore comandato da due cilindri oleodinamici
il movimento del portalama comandato da un motoriduttore di 5,5 CV
il ciclo di lavoro è ottenuto comandando separatamente ogni fase mediante i pulsanti posti sul pannello centrale di controllo

Il ciclo di lavoro è ottenuto comandando separatamente ogni fase del ciclo di taglio mediante i pulsanti posti sul pannello centrale di controllo.

Le macchine sono dotate nella loro versione standard di registro posteriore manuale, registro anteriore per tagli angolari, contamillimetri, coltello, attrezzi per una rapida e sicura sostituzione del coltello, chiavi di servizio.

Dispositivi antinfortunistici per la sicurezza dell’operatore addetto: comandi a due mani, automazione con sistemi anti-ripetizione del ciclo, sicurezze meccaniche e barriere nella parte posteriore.

Accessori a richiesta: luce visualizzatrice di taglio, fotocellule, registro posteriore con movimento comandato da motore elettrico.

Caratteristiche tecnicheCaratteristiche tecniche

Caratteristiche tecniche CIM 31CIP 31
Lunghezza utile di tagliomm31003100
Apertura pressoremm4545
Max. profondità di registromm500500
Min. profondità di registromm2525
Pressione aria compressa in entratabar-6÷8
Ø conduttura ingresso aria compressa-3/8”
Consumo aria compressa per ciclodm3-40
Motore registro *hp (kW)0,5 (0,37)0,5 (0,37)
Potenza elettrica totale installatahp (kW)6,5 (4,85)-
RumorositàdB6464
Peso macchinakg22002000
Dimensione imballomm4200x770
x1850 h
4200x750
x1850 h
*Accessorio a richiesta
Dati e caratteristiche non sono impegnativi e possono essere soggetti a modifiche per migliorie.
