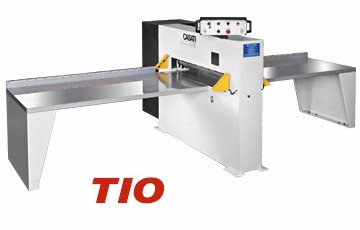

TIO1300/1450: Taglierina oleodinamiche per l’intestatura di pacchi di impiallacciatura

5 Luglio 2021by netorange

TIO 1300/1450DescrizioneDescrizione

Taglierine, complete di pressore, con struttura robusta appositamente progettata per la potenza e la velocità richieste nel taglio trasversale dei pacchi di impiallacciatura.

Struttura chiusa a portale
L’operazione di taglio viene comandata da pulsantiera a due mani, orientabile su braccio rotante. Pressore comandato da due cilindri oleodinamici blocca automaticamente il pacco di impiallacciatura prima della discesa della lama. Ritorna automaticamente in posizione alta dopo il taglio. Un sottile filo luminoso verde indica la linea di taglio. Due tavoli di lavoro, ciascuno lungo 2 metri, completi di battuta con riga millimetrata equipaggiano la macchina nella sua versione base. A richiesta è possibile fornire tavoli di lavoro di diversa lunghezza.

taglierina impiallacciatura TIO
taglierina impiallacciatura TIO

CaratteristicheCaratteristiche

https://www.casatimacchine.com/wp-content/uploads/2020/11/img-machine-melting.jpg
  • L’operazione di taglio viene comandata da pulsantiera a due mani.
  • La lama scende per il taglio con traiettoria inclinata.
  • Lama in acciaio speciale con alta resistenza all’usura.
  • Le guide di scorrimento sono rivestite con materiale autolubrificante.
  • Reti di protezione sono montate su entrambi i lati della zona di taglio.
  • Su entrambi i lati della macchina sono montate fotocellule.
  • Struttura chiusa a portale.
  • L’operazione di taglio viene comandata da pulsantiera a due mani, orientabile su braccio rotante.
  • Pressore comandato da due cilindri oleodinamici blocca automaticamente il pacco di impiallacciatura prima della discesa della lama. Ritorna automaticamente in posizione alta dopo il taglio.
  • Un sottile filo luminoso verde indica la linea di taglio.
  • Due tavoli di lavoro, ciascuno lungo 2 metri, completi di battuta con riga millimetrata equipaggiano la macchina nella sua versione base.
  • A richiesta è possibile fornire tavoli di lavoro di diversa lunghezza.

Le taglierine intestatrici mod. TIO 600 e mod. TIO 900 possono essere montate ad angolo con le nostre taglierine oleodinamiche tipo TO/CC e GOH.
Questa composizione consente un’operazione di taglio più rapida e precisa dei quattro lati del pacco; inoltre il taglio trasversale usura la sola lama della taglierina intestatrice, più economica da affilare grazie alla lunghezza limitata.

Caratteristiche tecnicheCaratteristiche tecniche

Caratteristiche tecniche  TIO 600 TIO 900TIO 1300TIO 1450
Lunghezza utile di tagliomm60090013001450
Apertura utile pressoremm55100100100
Potenza totale installatakW2,5433
RumorositàdB66666666
Consumo di aria per cicloNl-1,5--
Pressione di esercizioMPa (bar)-0,6÷0,8 - (6÷8)--
Peso della macchinakg700120015001600
Ingombro imballocm160x100x160190x100x160260x115x190275x115x190
